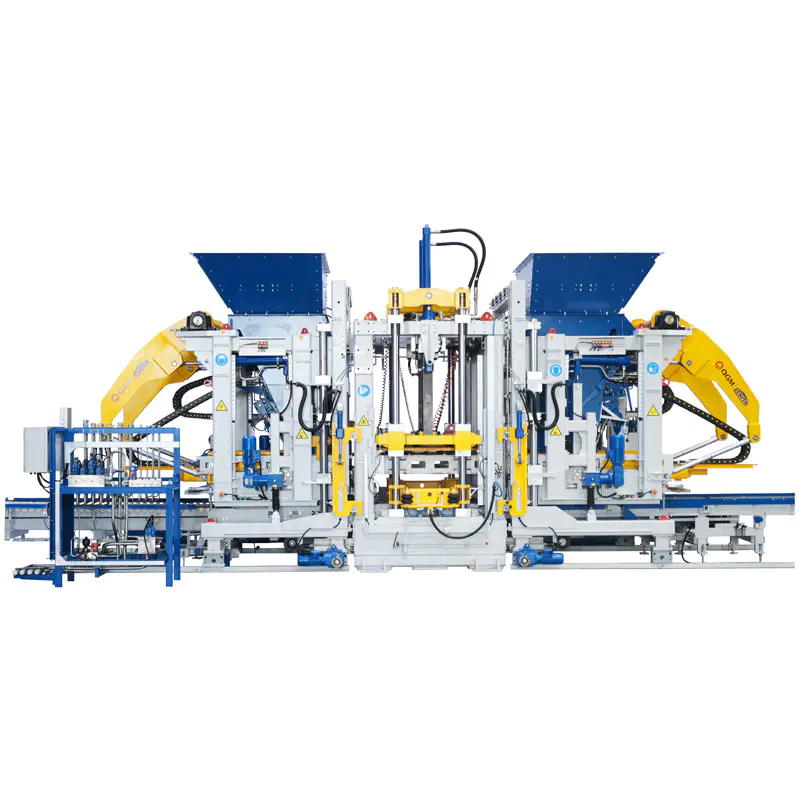

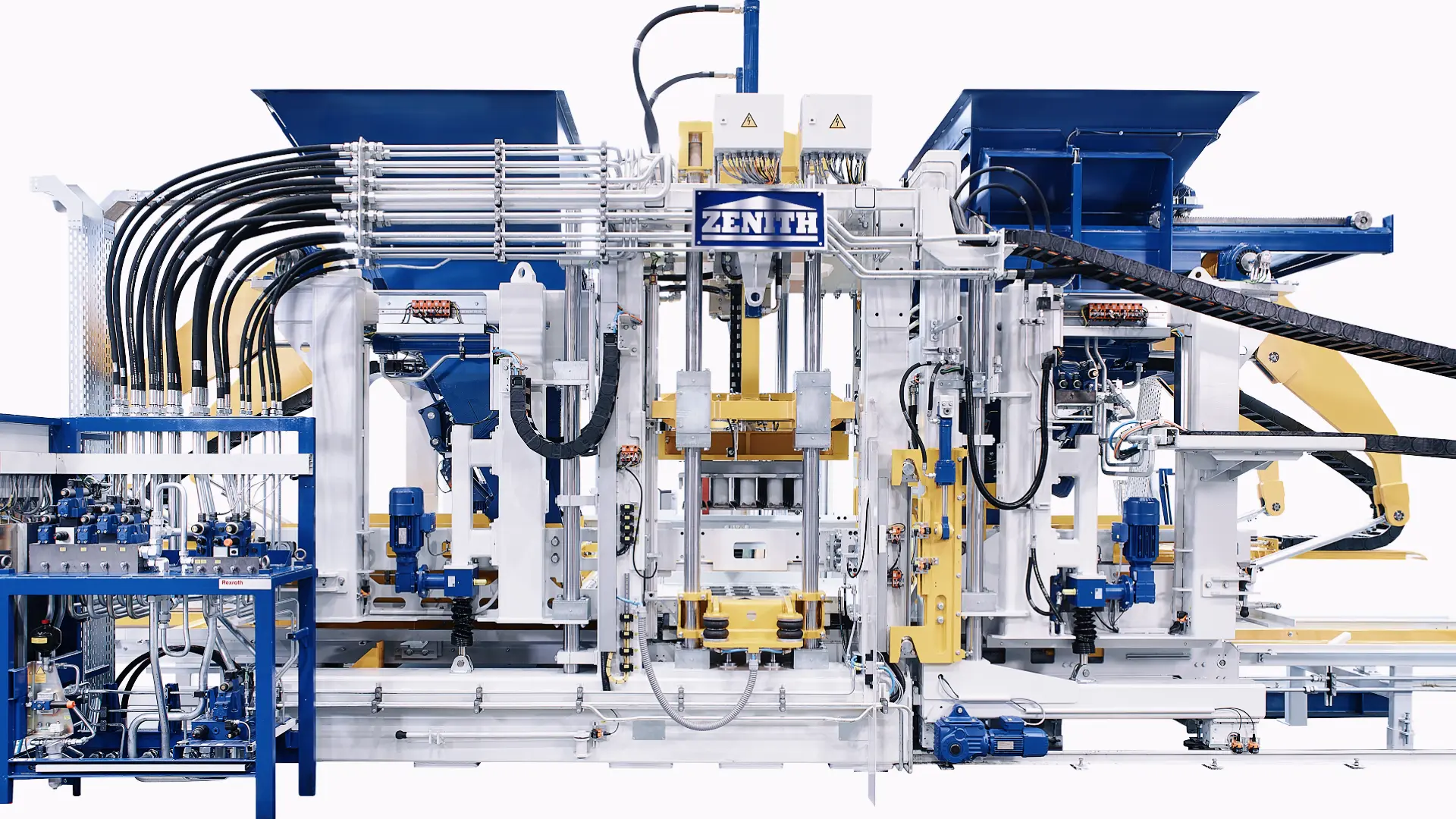

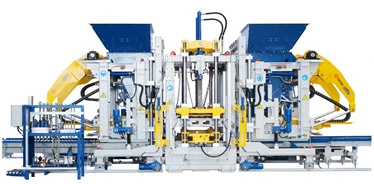

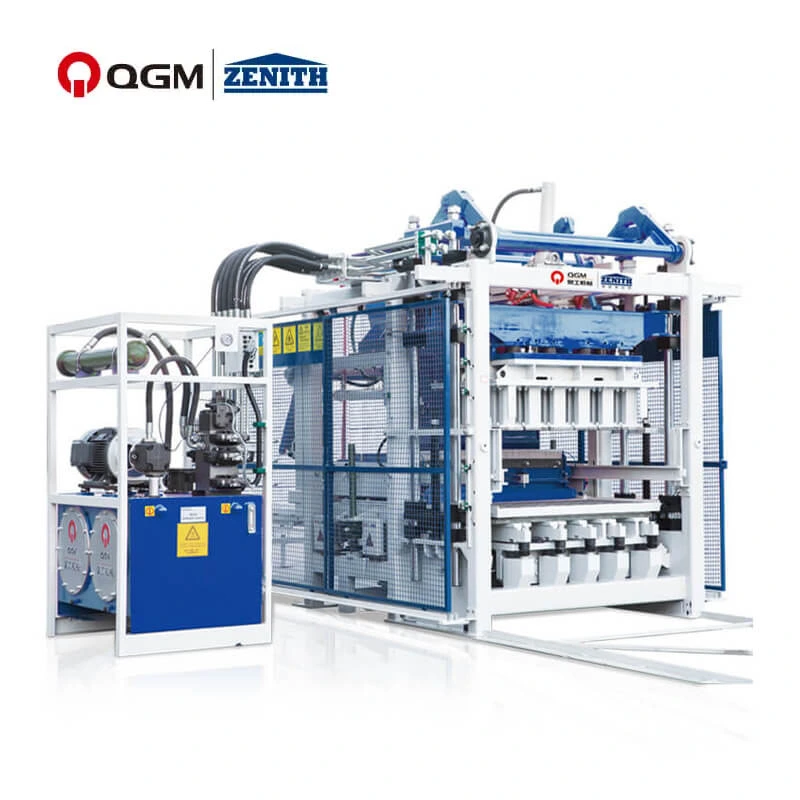

Peralatan Mesin Pembuat Blok

Fitur Peralatan Mesin Pembuat Blok

Tabel getaran ganda, delapan motor servo (opsional)Mesin blok tingkat atas

Perakitan modular untuk perawatan yang lebih mudahBerbagai produk tersedia

Kapasitas lebih tinggi, kinerja lebih baik

Parameter teknis

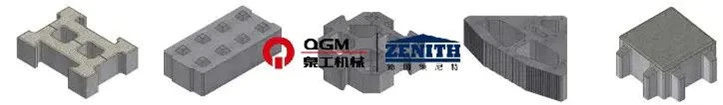

Beberapa Blok dapat dibuat dengan ZN2000C

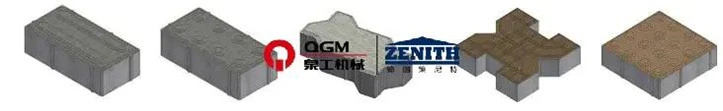

Paver :

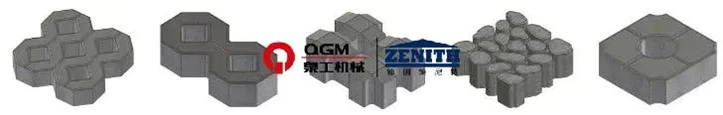

Batu Rumput:
Air Mempertahankan Blokir:

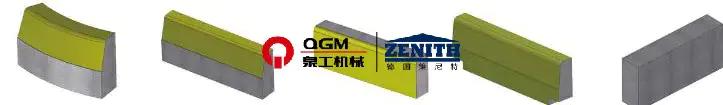

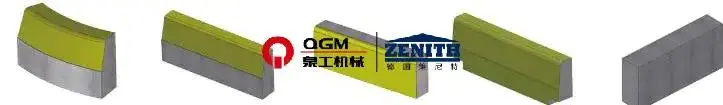

Jalan batu tepi jalan:

Keuntungan teknis

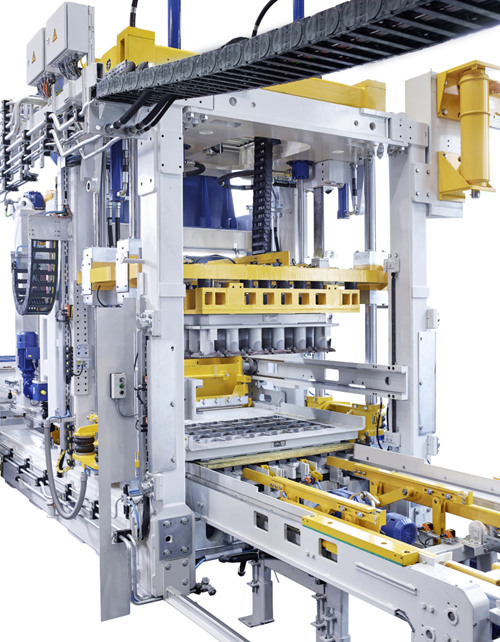

1. Bingkai Desain Jerman Tingkat Lanjut

Rangka mainframe mengadopsi struktur rangka las berkekuatan tinggi yang dirancang oleh Rangka utama mengadopsi Jerman ZENITH's struktur rangka las berkekuatan tinggi yang dipatenkan, yang memiliki desain rasional, seragam dan pengelasan yang estetis. Seluruh bingkai menjalani perawatan getaran untuk menghilangkannya tekanan mekanis untuk memastikan kualitas tinggi dan stabilitas. Desain struktural yang canggih memungkinkan hal tersebut kemampuan untuk diperluas, dengan potensi untuk menambah batu tepi jalan Bagian pembukaan dan penutupan dinding samping cetakan, bagian pelat penarikan, perangkat penyisipan untuk inti polistiren dll.

2. Sistem Perubahan Cetakan Cepat Otomatis

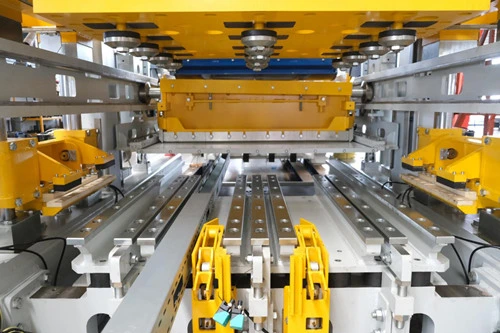

Ketika cetakan ditempatkan pada posisi mesin utama, sistem pengangkat akan menyadarinya penggantian cetakan otomatis pada perangkat penggantian cetakan cepat. Kepala tamper dan cetakan bingkai akan dijepit secara otomatis oleh stasiun pneumatik, yang aman, efisien, mudah dioperasikan dan nyaman untuk dirawat.
● Perangkat Penjepit Cetakan Pneumatik: Terdiri dari rangka penyangga cetakan dan pneumatik Penjepit Pneumatik di kedua sisi. Selama siklus pra-getaran dan getaran utama, ini membantu menjepit dan mengamankan cetakan, mengurangi getaran dan mencapai efek getaran terbaik memperpanjang umur cetakan.

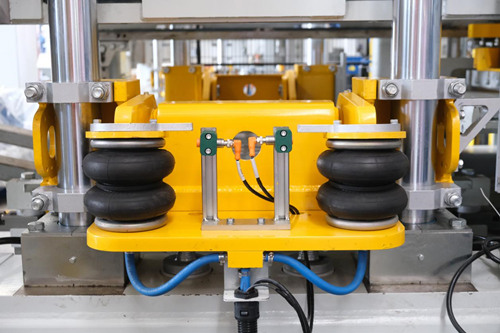

● Perangkat Penjepit Kepala Tamper Pneumatik: Kepala tamper dipasang dengan perangkat penjepit dengan kantung udara, yang memungkinkan penggantian kepala tamper dengan mudah dan cepat, mempersingkat penggantian cetakan waktu, dan juga memastikan docking yang tepat antara rangka cetakan dan kepala tamper.
● Perangkat Penyisipan Cetakan Listrik: Perangkat pemasangan cetakan digunakan untuk menemukan lokasi cetakan mesin utama dan lepaskan dengan menggunakan pembawa cetakan listrik. Pembawa cetakan adalah Cocok untuk sebagian besar cetakan di pasaran. Cetakan khusus lainnya dapat digunakan secara khusus pembawa.

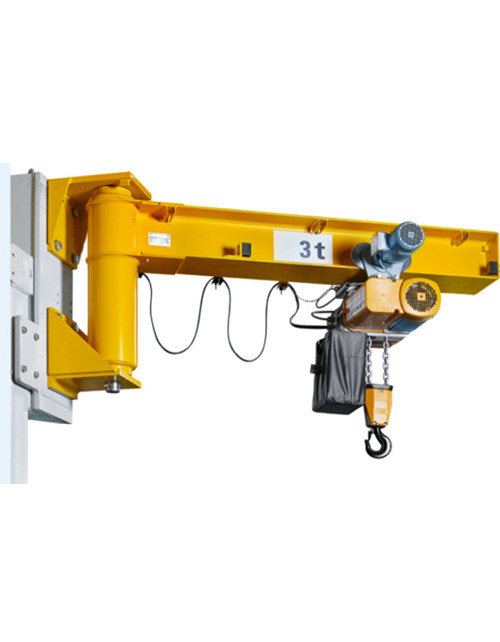

● Perangkat Pengganti Cetakan: dipasang pada rangka mesin utama, digunakan untuk mengangkat cetakan saat mengganti cetakan, dilengkapi dengan kerekan rantai listrik (derek) dan alat jalan listrik

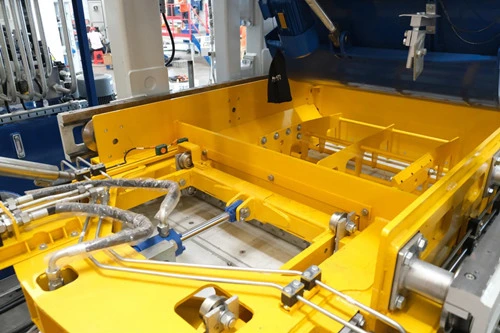

3. Sistem Pemberian Makan

● Kotak pengumpan digerakkan secara hidraulik dan menggunakan kontrol katup proporsional dinamis tinggi sistem. Perangkat ini dilengkapi dengan perangkat pencampur yang digerakkan secara hidrolik, yang cepat dan mengisi cetakan secara efektif. Perangkat pencampur dikendalikan oleh proporsional dinamis tinggi katup dan alat pengumpan. Lengan depan kotak makan dilengkapi dengan pengatur sikat pembersih.

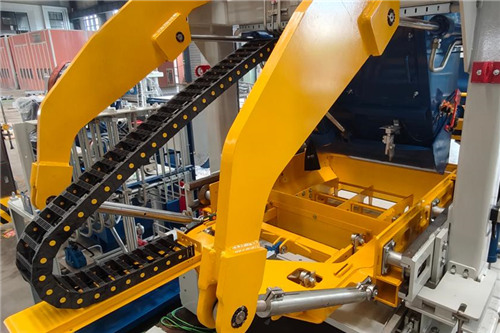

● Pengumpanan lengan ayun yang kokoh, dengan roller berdiameter besar di kedua sisi perangkat pengumpan memastikan pergerakan horizontal kotak makan yang merata dan stabil.
● Rel pemandu kotak pengumpan menggunakan strip tahan aus yang dapat diganti, sehingga menghasilkan lebih banyak nyaman untuk pemeliharaan

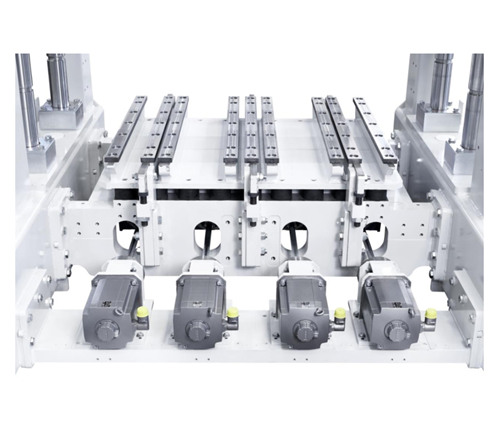

4. Sistem Getaran Servo “Ultra Dinamis”.

Teknologi getaran servo “Super Dinamis” adalah getaran adaptif dengan efisiensi tinggi sistem yang dirancang khusus untuk mesin blok. Motor servo merespons paling cepat tingkat yang mungkin, mencapai kinerja getaran tertinggi, mengurangi penggunaan semen, memperpendek siklus produksi, dan menghasilkan produk beton dengan kepadatan tinggi. Getaran sistem dapat secara fleksibel beradaptasi dengan kebutuhan produksi yang berbeda untuk produk beton.

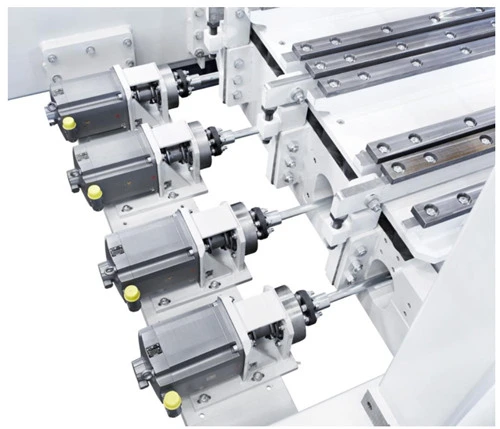

● Delapan unit getaran, dengan keseimbangan mekanis yang diatur secara individual oleh delapan penggerak servo
● Delapan poros motor dengan kopling elastis

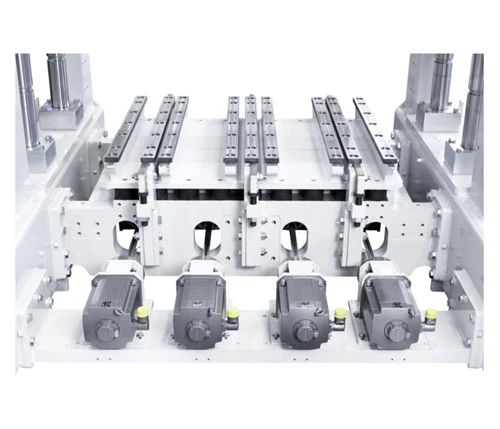

● Delapan motor servo, masing-masing dipasang pada balok isolasi getaran eksternal pada rangka motor
● Meja getar tidak memerlukan penangas minyak (Ramah Lingkungan)

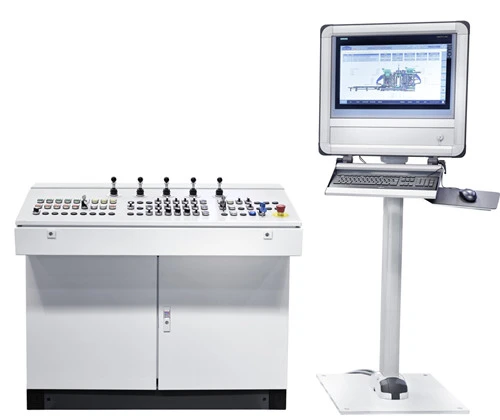

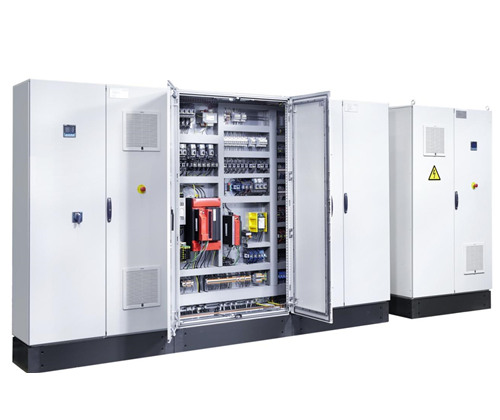

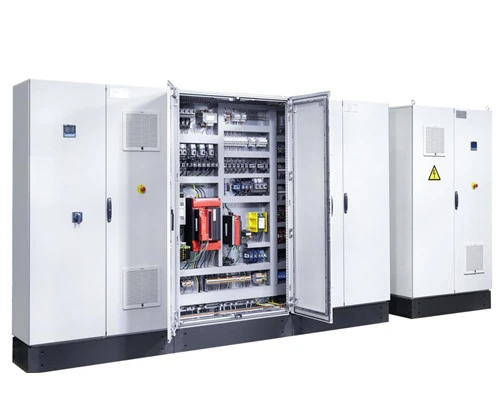

5. Sistem Kontrol Servo Yang Tepat

Melalui umpan balik sinyal, fase dan kecepatan getaran dikontrol, Melalui umpan balik sinyal, fase dan kecepatan getaran dikontrol, sinkron kontrol gerak, dan siaga kecepatan tinggi, inisiasi getaran dan penghapusan getaran dapat diselesaikan dalam waktu singkat, membantu mempersingkat waktu siklus dan mencapai pengereman yang lebih baik efek.' Melalui putaran tertutup ganda posisi dan kecepatan, gaya tarik dikendalikan untuk bertindak hanya dalam arah vertikal, memaksimalkan gaya rangsang efektif, sambil menghindari kerusakan pada mesin oleh gaya tarik horizontal, memperpanjang masa pakai mesin, dan mampu membuat pengaturan yang berbeda untuk kebutuhan produk yang berbeda untuk diproduksi produk berkualitas tinggi.

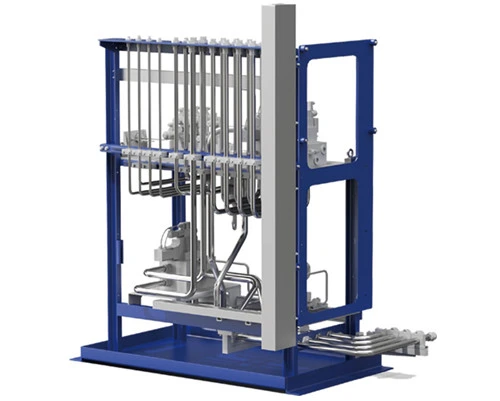

6. Sistem Hidrolik

Kepala penekan, rangka cetakan, wadah agregat, dan wadah kain dikendalikan oleh Kepala tamper, rangka cetakan, kotak pengumpan untuk campuran dasar dan campuran muka dikontrol dengan katup arah proporsional dengan umpan balik inti katup, menawarkan waktu respons yang singkat. Sistem kendali loop tertutup (perpindahan penggaris/encoder -PLC- -proporsional silinder oli katup arah) memastikan kontrol yang presisi, dengan silinder oli yang cepat dan stabil gerakan. Stasiun hidrolik menggunakan pompa piston perpindahan variabel, yang berhenti memompa oli bertekanan ketika sistem hidrolik mencapai tekanan yang disetel, membongkar pompa dan mengurangi konsumsi energi. Stasiun hidrolik dilengkapi dengan akumulator untuk pasokan minyak tambahan, memungkinkan beberapa tindakan terjadi secara bersamaan, dengan tekanan sistem hidrolik yang stabil. Sistem ini juga mencakup sensor tekanan, yang ditampilkan pada panel operasi untuk memudahkan pemantauan, serta sensor suhu, pendingin, dan pemanas untuk mengontrol suhu oli secara efektif dan menjaga oli hidrolik tetap baik kinerja.
